Diagrama de causa y efecto

DIAGRAMA DE CAUSA Y EFECTO:


El diagrama de causa y efecto también es llamado espina de pescado por la forma en la que son presentados los datos, en el se  ponen los efectos o fallas del equipo o de cualquier otro tema ya que no es solo utilizado para un tema en especifico si no para varios en general y aparte de los efectos también vienen desglosadas las causas o razones por las cuales sucede esto.
básicamente es utilizado para clasificar las razones de un problema o efecto.



EJEMPLOS:

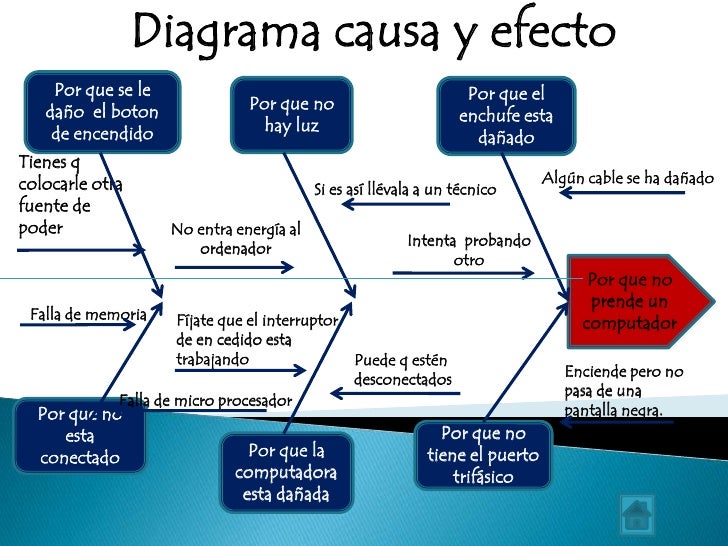

Resultado de imagen para diagrama de causa y efecto de una computadora




ESTRUCTURA DE UN DIAGRAMA DE CAUSA Y EFECTO:

Resultado de imagen para EJEMPLOS DE DIAGRAMAS DE CAUSA Y EFECTO

COMO ELABORAR UN DIAGRAMA DE CAUSA Y EFECTO:


Primero debemos trazar una flecha que nos indica el proceso que debemos seguir y en que sentido van:
Resultado de imagen para flecha

como segundo paso indicamos los temas que se desglosan y son de relevante importancia :

como tercer paso  debemos desglosar mas los temas en subtemas agregando mas flechas :
Diagrama causa – efecto


finalmente verificamos que todo este correcto y ya tendríamos nuestro diagrama de causa y efecto
el cual puede ser del tema que necesites.


estos también son demasiado útiles para resumir información  y ver causas y efectos de algún tema en especifico .
este es un diagrama muy utilizado en todas las industrias y compañías pues es una herramienta muy usada.
